Материал: липа, осина.

╧ п/п

╧ п/п

Последовательность выполнения работ

Оборудование и инструмент

Графическое изображение

1

2

3

4

5

I

1

Выбор заготовки без сколов и сучков.

Заготовка

2

Отрезать заготовку по длине под прямым углом

Верстак столярный, ножевка, линейка, карандаш, мел, электродрель, сверло.

3

Найти центры на торцах и засверлить 2 отверстия диам. 4...5мм на глубину 8-10мм.

4

Выполнить пропил через центр отверстия на одном из торцов на глубину 5...3мм.

Верстак, ножевка, линейка, карандаш

II

1

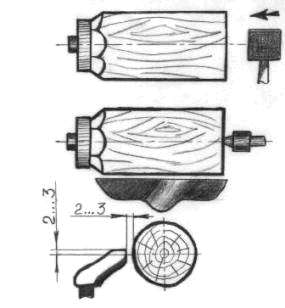

Установить заготовку на станок:

1) Отесать 1 конец заготовки на конус, если ее диаметр превышает диаметр стакана трезубца.

2) Забить заготовку киянкой в трезубец (в зажиме на верстаке), пока боковые острия надежно не войдут в торец заготовки (со стороны пропила). 3) Подвести заднюю бабку, зажать заготовку вращающимся центром и застопорить его с помощью зажима. 4) Установить подручник.

5) Сделать пробный оборот заготовки вручную.

Токарный станок, топорик столярный или рубанок, подкладная доска, трезубец, вращающийся центр, киянка, верстак.

2

Черновую обработку выполнять на самых малых оборотах станка! Проточить полукруглой токарной стмеской см. N1 (на фото.) до максимального или нужного диаметра по всей длине с припуском 2...3мм.

ТСД- 120, стамеска полукруглая, штангенциркуль, эскиз.

3

Проточить форму пропорционально форме матрешки по эскизу, немного (10 мм.) удлинить и выдержать цилиндрическую поверхность средней части. Стамески N1,2,3,4,6 (на фото). Выточить цилиндрические бобышки с двух концов заготовки 30...40 мм., диаметром 30...35мм.

ТСД- 120, стамески N1,2,3,4,6, эскиз, штангенциркуль.

4

Выполнить проточку стамеской прямой N5 (на фото.) на глубину 3...4 мм. по эскизу. Поднутрить боковые стенки к центру стамеской косой.

ТСД- 120, стамески N5, 4, эскиз.

5

Зачистить заготовку наждачной бумагой, затем березовой илисосновойрейкой.

ТСД-120, наждачнаябумага,рейка.

6

Убрать подручник. Вращая вручную заготовку, распилить мелкозубой пилой на две части. Не допускать сколов лицевой поверхности.

ТСД-120, луковаяпила.

7

Детали снять со станка, и не повреждая лицевую поверхность, отрезать концы за готовок, оставляя бобышки.

Верстак, стусло, лучковая пила.

8

Снять заднюю бабку. Зажать деталь за бобышку в патрон без биения. Установить подручник параллельно торцу детали. Засверлить стамеской N7(на фото.) отверстие на глубину 4...5 мм. меньше длины детали; по центру. Если диаметр заготовки мал, то засверлить сверлом, установив его в пеноль задней бабки. Учесть толщину стенки заготовки.

ТСД - 120, токарный патрон, стамеска N7, штангенциркуль, мел, карандаш.

9

Расточить стамеской N6 (на фото.) от центра к краям детали отверстие, повторяя наружный контур. Подогнать внутреннюю посадку по наружной второй части детали. Убрать подручник и зачистить заготовку наждачной бумагой.

ТСД-120, стамески N2,4,6, наждачная бумага, штангенциркуль, карандаш.

10

Разрезать заготовку на станке лучковой пилой, вращая деталь вручную.

ТСД-120, лучковаяпила.

11

Закруглить и зачистить конец первой детали в руках.

Напильник, наждачная бумага.

12

Операции 8 и 9 повторить для второй части детали.

См.8,9.

13

Подогнать детали встык на малых оборотах токарного станка или вращая деталь вручную.

Поджимать деталь можно с помощью приспособления с полусферическими углублениями.

ТСД-120, наждачная бумага, приспособление.

14

Отрезать заготовку лучковой пилой на станке, вращая патрон вручную.

ТСД-120, лучковаяпила.

15

Зачистить дно второй детали на бруске с наждачной бумагой.

Брусок с наждачной бумагой.

III

Для изготовления меньшей матрешки замерить глубину двух частей и вычесть глубину захода посадочного диаметра. Выполнить эскиз с размерами.

Замерить внутренний верхний диаметр, внутренний нижний диаметр и средний.

Все размеры на эскизе указать меньшена 2..3мм.

При изготовлении увеличить длину "С" на величину "Н" размера соединительнойп осадки.

Штангенциркуль, карандаш, линейка, бумага.

IV

Изготовление следующих заготовок для матрешек производить по этой же технологии.

Технологическая карта.

V

Роспись матрешек см. теоретическую часть.

1. Нанести контуры карандашом.

2.Роспись красками.

Рисунки, карандаш, тушь, гуашь, кисть, шило.

VI

Покрыть прозрачным нитролаком 2..3слоя.

НЦ-лак, кисть, шило.
